L’étang de la Toueille a utilisé un système de vidange de type « Pelle » en bois jusqu’en 2004. Ce système a été remplacé en 2004 par un « moine » de vidange, système plus pratique et plus sécurisé.

Un moine d’étang est une grande colonne creuse en béton séparée en deux parties par une paroi étanche en bois ou en béton. L’eau pénètre par le bas et remonte le long de la paroi centrale qui suivant sa hauteur permet la régulation du niveau de l’eau de l’étang. L’autre partie est relié au conduit de vidange et permet l’écoulement de l’eau du trop plein. Sur un moine avec paroi en planche, il suffit d’enlever régulièrement une planche sur la paroi centrale pour vider l’étang. Le moine de l’étang de La Toueille est particulier : la paroi centrale est en béton sauf le dernier mètre qui est en planche pour permettre le réglage du niveau de l’eau. Le pied de la paroi est équipé d’une vanne en bronze manoeuvrable par une « visse sans fin » afin de permettre la vidange de l’étang.



MO2

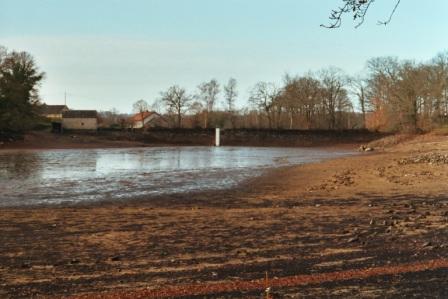

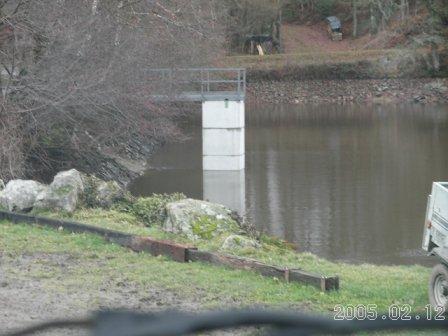

Vues du moine avec l’étang vide



MO4

MO6




MO3

MO5

MO7


MO1

MO8

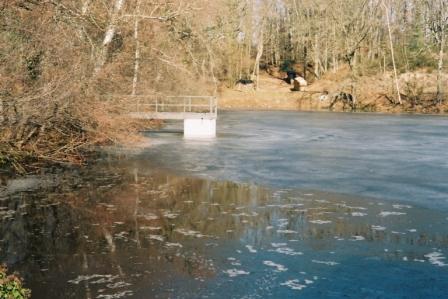

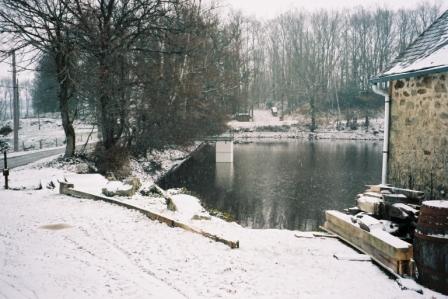

Le moine dans la glace

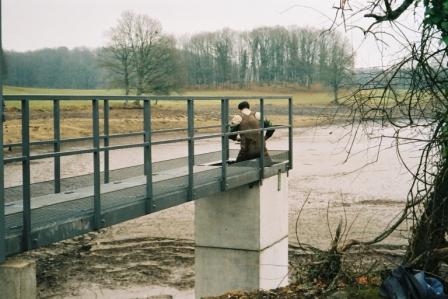

Guy à la manœuvre de la vanne

MO14

MO13

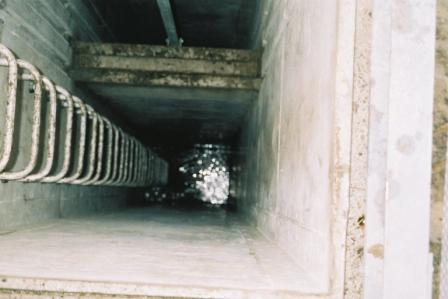

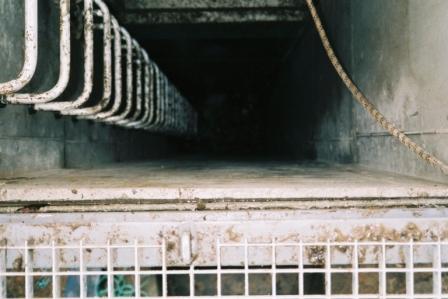

Vue de l’intérieur du moine sans les planches de niveau

Remarquez la paroi centrale en béton et l’échelle d’accès au conduit de vidange

MO15

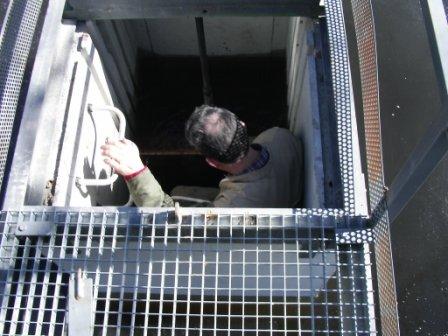

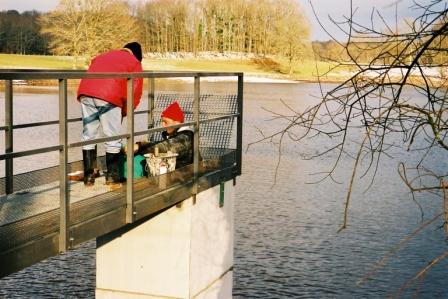

Mise en place et réglage des planches de niveau

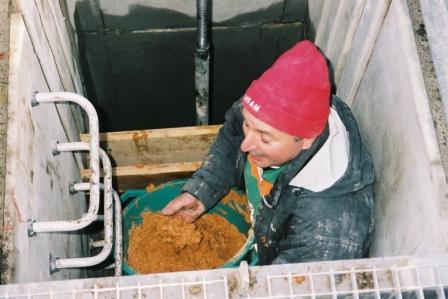

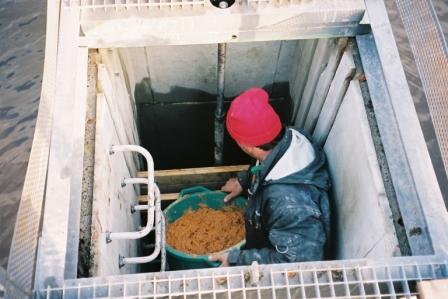

Dominique réalise l’étanchéité des planches de niveau en bourrant l’espace entre les deux parois de planches avec une tambouille à base de sciure et de colle à bois

MO12


MO16 MO17



 MO11

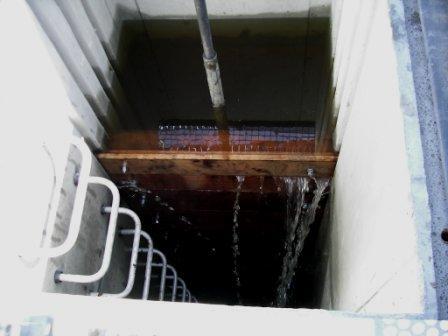

Le trop plein du moine en fonctionnement normal
